■产品简介: |
此阀门阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。 |
型号 | 公称压力PN(MPa) | 试验压力Ps(MPa) | 使用温度 （℃） | 使用介质 | |
壳体 | 密封 | ||||
H42N-25 | 2.5 | 3.8 | 2.5 | -40~+80 | 液化石油气、液氨等 |
H42N-40 | 4.0 | 6.0 | 4.0 | ||
零件名称 | 阀体 | 密封面与阀瓣 |
材料 | 碳素钢 | 不锈钢与尼龙1010 |

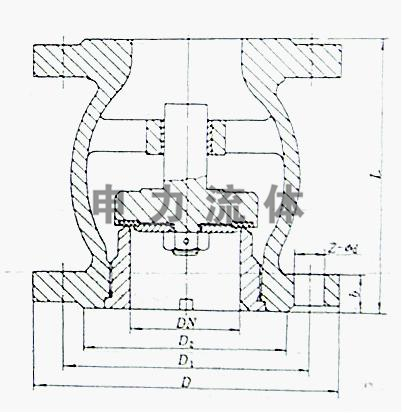

公称通径 DN | L | D | D1 | D2 | b | f | Z-Φd |
32 | 120 | 135 | 100 | 78 | 18 | 3 | 4-Φ18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 |
50 | 150 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 |
125 | 250 | 270 | 220 | 188 | 28 | 3 | 8-Φ25 |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 |
