ZCRP系列燃气紧急切断阀

2013-09-13

　　

ZCRP系列燃气紧急切断阀


　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　ZCRP系列燃气紧急切断阀ZCRP燃气紧急切断阀--技术参数:1、适用于煤气、天然气及液化石油气。2、阀门规格：螺纹连接 G1/2“、G3/4”、G1“；法兰连接 DN25～3503、工作压力：0.5bar～6bar4、电气防护等级：CEI IP65/IP675、防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5 6、工作电压及电功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W 7、操作系数：不间断输出或脉冲型 8、电气连接：插件（不分正负极） 9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W  线圈型号:ZCLF-1(2) 10、工作环境温度：-15～60℃11、密封材料：NBR橡胶 12、阀体材质：黄铜、不锈钢、碳钢 13、阀门关闭时间：少于1秒手动复位操作过程当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。注：手动复位必须在电磁阀线圈断电时操作。燃气紧急切断阀--性能规范

压力等级

常温试验压力

壳体

密封

低气压密封

公称压力(MPa)

1.6

2.4

1.76

0.6

2.5

3.75

2.75

0.6

4.0

6.0

4.4

0.6

适用温度

-15~60℃

燃气紧急切断阀--主要零件材料

零 件 名 称

材 料

“-1丝扣“

DN25-DN350（法兰）

阀体

黄铜

碳钢（不锈钢）

自锁体

黄铜（铝合金）

阀杆

不锈钢

不锈钢

密封川

NBR橡胶

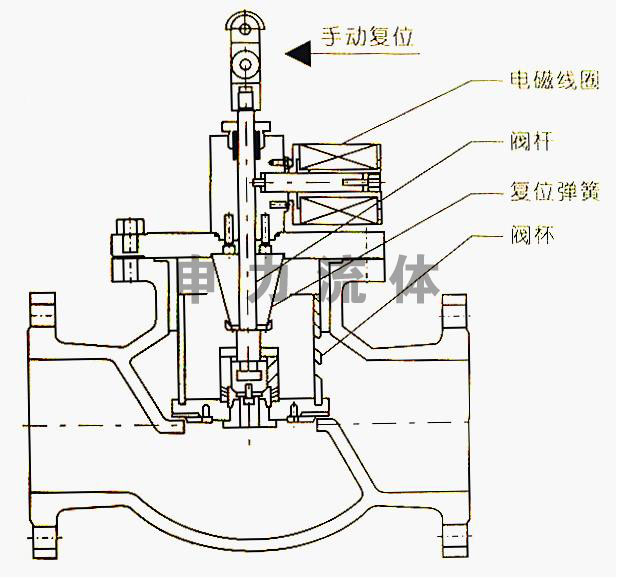

性能特点：ZCRP系列紧急切断阀是新型燃气管道工程的安全配套装置，可与燃气气体泄漏监测仪器连接，可燃气气体泄漏自动关闭主供气阀门，切断燃气供给，防止事故发生。　功能及原理：阀门日常工作时处于常开状态，电磁线圈处于断电状态，不消耗电能。事故发生时，线圈瞬间通电，触发阀门快速关闭，进入自锁状态，此时即使拔去电源，阀门仍处于自锁状态，不会自动打开，需人工重新开启阀门。　结构图：

ZCRP系列燃气紧急切断阀

主要外形及连接尺寸:

公称压力
PN/MPa

公称通径
DN/mm

尺  寸/mm

L

D

D1

D2

b

Z-Fd

H

Do







1．6

25

160

115

85

65

14

4-F14

305

120

32

180

135

100

78

16

4-F18

316

160

40

200

145

110

85

16

4-F18

328

160

50

230

160

125

100

16

4-F18

356

160

65

290

180

145

120

18

4-F18

389

180

80

310

195

160

135

20

8-F18

400

200

100

350

215

180

155

20

8-F18

460

280

125

400

245

210

185

22

8-F18

538

320

150

480

280

240

210

24

8-F23

668

400

200

600

335

295

265

26

12-F23

795

450

250

650

405

355

320

30

12-F25

910

500

300

750

460

410

375

30

12-F25

1200

560

350

850

520

470

425

34

16-F25

1290

640

400

950

580

525

485

36

16-F30

1560

800
