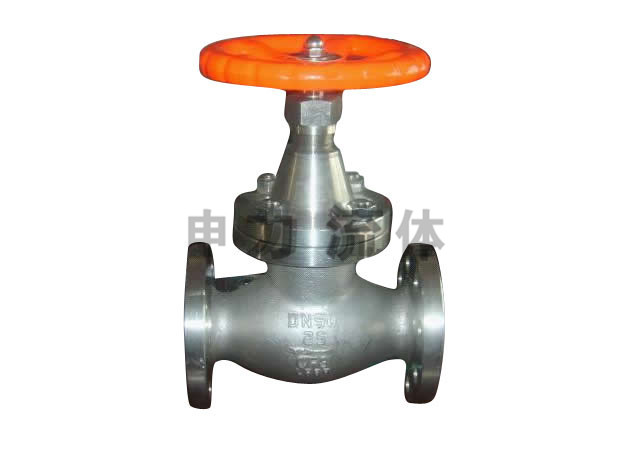

规格 （DN） | 公称压力 （Mpa） | 密封试验压力 （Mpa） | 阀体强度试验压力 （Mpa） | 工作温度 （℃） | 适用介质 | 阀瓣开启高度 （mm） |
15 | 2.5/4.0 | 2.75/4.4 | 3.75/6.0 | -40℃ ∽80℃ | 液化石油气 天燃气等 | 15 |
20 | 2.5/4.0 | 2.75/4.4 | 3.75/6.0 | 18 | ||
25 | 2.5/4.0 | 2.75/4.4 | 3.75/6.0 | 18 | ||
32 | 2.5/4.0 | 2.75/4.4 | 3.75/6.0 | 22 | ||
40 | 2.5/4.0 | 2.75/4.4 | 3.75/6.0 | 27 | ||
50 | 2.5/4.0 | 2.75/4.4 | 3.75/6.0 | 30 | ||
注：≥DN50的技术参数同上，开启高度按阀门公称通径的%35±5计算 | ||||||

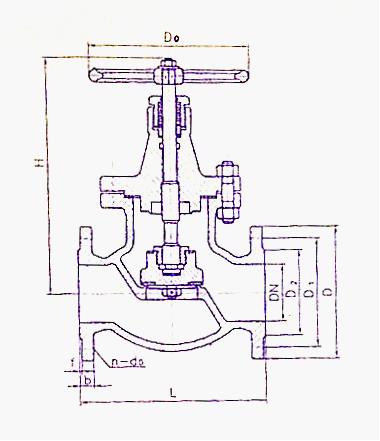

DN | L | D | D1 | D2 | b | z-Ф | H |
15 | 130 | 95 | 65 | 45 | 16 | 4-Ф14 | 185 |
20 | 150 | 105 | 75 | 55 | 16 | 4-Ф14 | 190 |
25 | 160 | 115 | 85 | 65 | 16 | 4-Ф14 | 195 |
32 | 180 | 135 | 100 | 75 | 18 | 4-Ф18 | 215 |
40 | 200 | 145 | 110 | 85 | 18 | 4-Ф18 | 235 |
50 | 230 | 160 | 125 | 100 | 20 | 4-Ф18 | 265 |
65 | 290 | 180 | 145 | 120 | 22 | 8-Ф18 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Ф18 | 320 |
100 | 350 | 235 | 190 | 160 | 24 | 8-Ф23 | 365 |
125 | 400 | 270 | 220 | 188 | 28 | 8-Ф25 | 390 |
150 | 480 | 300 | 250 | 218 | 30 | 8-Ф25 | 450 |
200 | 600 | 360 | 310 | 278 | 34 | 12-Ф25 | 530 |
250 | 650 | 425 | 370 | 332 | 36 | 12-Ф30 | 640 |
1 | 阀体 | WCB | 4 | 上盖 | WCB |
2 | 阀瓣 | WCB | 5 | 填料 | F4 |
3 | 阀杆 | 2Cr13 | 6 | 手轮 | 25#钢 |
