站用液动紧急切断阀

产品介绍：本阀是一种安全防护装置，安装在液化石油气或液氨贮配气站上，贮罐和槽车的气、液相出入口，与手摇油泵配套使用，在紧急情况时能远距离控制该阀的启闭，或出现事故时因温度升高至85°C以上时，本阀的易熔塞融化，迅速泄压，本阀在10秒钟内关闭，保证液化石油气或液氨贮配气站、槽车的安全运行。性能参数：

公称通径（DN）	公称压力（PN）	试验压力（PS）	工作温度（°C）	使用介质	关闭速度	油罐控制部分
						使用介质	使用压力
25	2.5/4.0Mpa	3.8/6.0Mpa	-40~+80	液化气石油、液氨	小于10秒	2#锭子油	≦2.5	Mpa
50							≦3
65							≦3.2
80							≦3.4
100							≦3.5
150							≦3.8
200							≦4.2

站用液动紧急切断阀

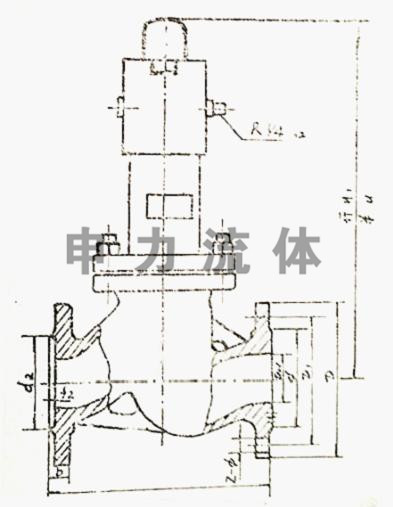

主要外形及连接尺寸：

DN	D	D1	d	d2	f2	b	L	H	H1	Z-Φ	管接头
50	160	120	100	88	4	20	230	360	375	4-18	R1/4
80	195	160	135	121	4	22	310	420	435	8-18
100	230	190	160	150	4.5	24	350	588	623	8-23
150	300	250	218				480	800	840	8-25
200	360	320					600	940	980	12-30
