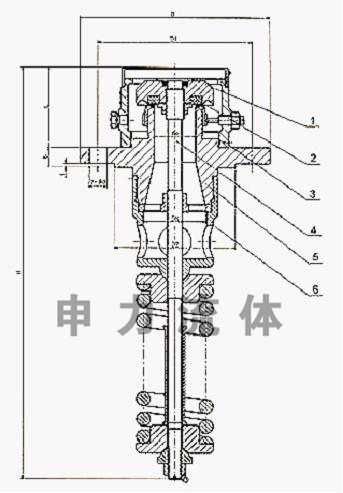

序号 | 零件名称 | 材料 |
1 | 阀瓣 | 碳钢、不锈钢、铬镍不锈钢 |
2 | 密封垫 | 聚四氟乙烯、 |
3 | 阀体 | 碳钢、不锈钢、锰钢 |
4 | 阀杆 | 1Cr18Ni9Ti、铬不锈钢 |
5 | 阀座 | 碳钢、不锈钢、铬镍不锈钢 |
6 | 支架 | 碳钢、不锈钢、 |
弹簧 | 优质硅锰弹簧钢丝 | |
公称通径 | 尺寸 | ||||||||
L | D | D1 | D2 | d0 | b | f | Z-Φd | H≈ | |
50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4-18 | 376 |
80 | 99 | 235 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
